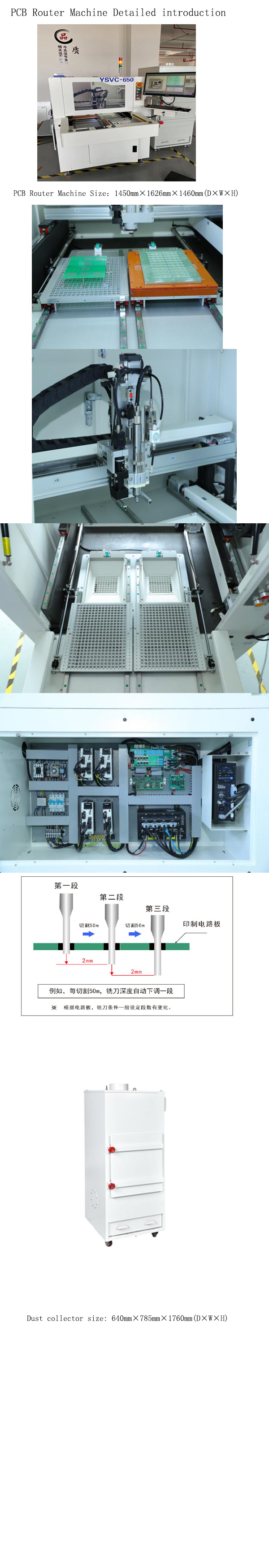

產品詳情
產品介紹：
1. PCB分板機取代了人工折斷、V-CUT或PUSH切割瑕疵，有效提高產品質量，降低外部對產品的應力，
2. 配置高像素CCD鏡頭，輔助程序示教及編輯功能，精度更高更精確。
3. 自動MARK點定位校正系統，移動路徑實時顯示和模擬路線跟蹤，有效提高切割精度。
4．程序左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
5.大功率進口風機制作的吸塵器和高電壓靜電消除裝置，提升吸塵效果。
6. 刀具壽命監測，以延長銑刀壽命。
7.采用雙平臺切割PCB板，減少等待時間，有效的提升產能。
產品屬性：
全系列配置高速CCD視覺自動校正系統，大輻提高切割精度及操作效率。 采用高速主軸分板，切割應力小、精度高，適用不規則形狀的PCB板。雙工作平臺，可同時執行切割及電路板置放，提高作業效率。自主研發集塵裝置，低噪音提高效率，維護清潔容易。
應用行業：
全系標配視覺對位校正功能，更加適合高精密及高產能的PCB切割分板作業。如手機、汽車電子、醫療器械、航天航空。加寬加大型尺寸適用數字電視、PC主板、服務器等大型電路板之分板加工。可選用標準治具或?qū)Ｓ弥尉咦龇职迩懈钪o助提高產能。利用雙工作平臺放置工件，減少等待時間、增加產能。
規格參數:
| 切割速度： | 0-100mm/s |
| 重復精度： | ±0.01mm |
| 切割精度： | ±0.02mm |
| CCD識別MARK點， | 具備視覺補償功能 |
| 重量： | 1000KG |
| 離子風槍 | |
| 電源消耗： | 3KW |
| 主機及集塵器電壓： | 220V 1ψ/380V 3ψ |
| 主軸： | MAX60000RPM |
| 集塵器： | 3HP |
| 操作接口： | PC WINDOW平臺 |
| 高清彩色CCD相機 | |
| X.Y.Z驅動方式： | AC伺服馬達 |
| .X.Y工作行程： | 290*350mm |
分板機全自動在線留言
