產品詳情
FPCBA切板機
商品描述：

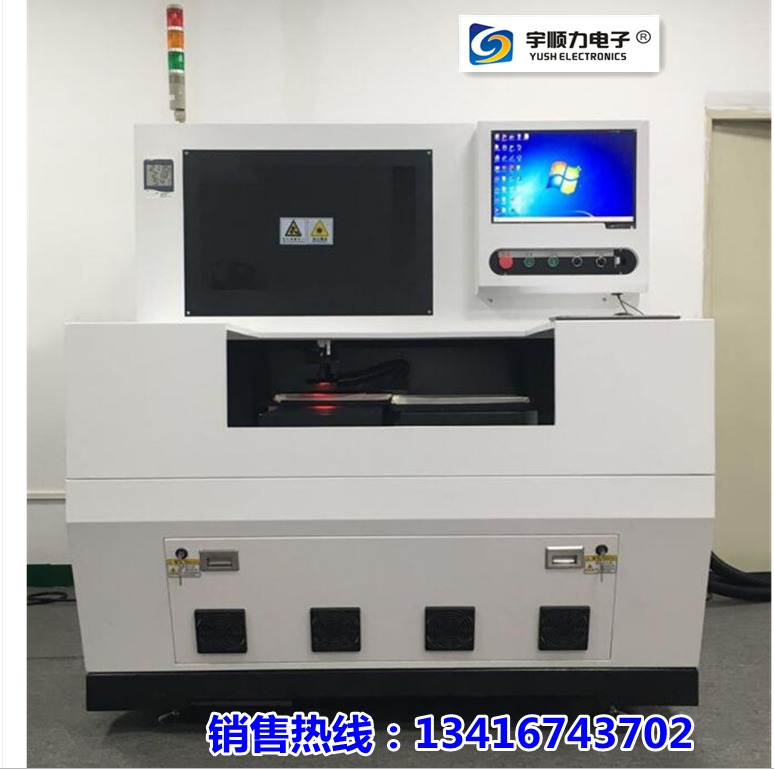

激光pcb分板機-YSATM-4C_FPC軟板激光切割機
激光pcb分板機-YSATM-4C:產品特點
高性能激光器: 采用國際一線品牌的固態紫外激光器，具有光束質量好、聚焦光斑小、功率分布均勻、熱效應小、切縫寬度小、切割質量高等優點是完美切割品質的保證。
快速與高精度：高精度、低漂移的振鏡與快速的無鐵心直線電機系統平臺組合，在快速切割同時保持微米量級的高精度。
完全自動定位：采用高精度CCD自動定位，精度高，無需人工干預，操作簡單，實現同類型一鍵式模式，大大提高生產效率。
圖檔處理方便：接受標準的AutoCAD或CAM350等格式即可使用。
廢氣處理系統：吸風系統可以將切割廢氣全部消除，避免了對操作人員的危害及對環境的污染。
簡單易學軟件：自主研發的基于Windows系統的控制軟件，易操作的中文界面，友好美觀，功能強大多樣，操作簡單方便。
可與產線集成：可依據生產要求搭載專用的上下料系統，實現生產的全自動化，大幅提高生產效率，是專為FPC加工量身打造的設備。
自動化程度高：振鏡自動校正、自動調焦、自動對位、全程實現自動化，機臺操作簡單。
|
機器重量 |
約1600kg |
|
最大功率： |
3kw |
|
激光機供應電源： |
單相交流220v |
|
機床主體： |
大理石 |
|
兼容文件格式： |
Gerber，DXF |
|
操作軟件： |
scanCut（自主研發） |
|
必須硬件和軟件 |
含PC和CAM軟件 |
|
運動控制系統： |
PMAC(美國Delta Tau） |
|
運動系統 |
全閉環交流直線電機系統 |
|
振鏡系統： |
CTI美國原裝進口 |
|
直線電機 |
HTWIN |
|
環境溫濕度 |
20±20°C/<60% |
|
聚焦光斑直徑 |
20±5um |
|
平臺重復精度 |
±2um |
|
激光器 |
全固態UV激光器10W/12W/15W |
|
激光波長 |
355nm |
|
平臺定位精度： |
±2um |
|
整機精度： |
±20um |
|
切割幅面： |
450mm*430mm |
|
最大線割速度： |
1000mm/s |
|
材料厚度 |
≤1.2mm（視實際材料而定） |
|
機器尺寸（L*W*H) |
1480*1360*1412mm |
|
型號 |
YSATM-4C |
