全自動PCB分板機-YSVC-600技術規格： | |
單邊工作尺寸： | 290mm X 350mm |
四軸伺服驅動： | X、Y1、Y2、Z |
X-Y AC Servo 速度： | 0-1000mm/sec |
主機+集塵機重量： | 800 KG |
機器尺寸： | 1075mm×1430mm×1460mm(D×W×H) |
CCD相機校準精度： | ±0.01mm |
集塵柜尺寸： | 640mm×785mm×1760mm(D×W×H) |
分板應力數值： | 300uε以下 |
X-Y 重復精度： | ±0.02mm |
集塵機功率： | 3HP（選項5HP） |
切割精度： | ±0.08mm |
PCB板切割厚度： | 0.2mm-6.0mm |
刀具直徑： | 0.8-2.3mm |
Z AC Servo 速度： | 0-800mm/sec |
NSK主軸轉速： | Max.60,000rpm |

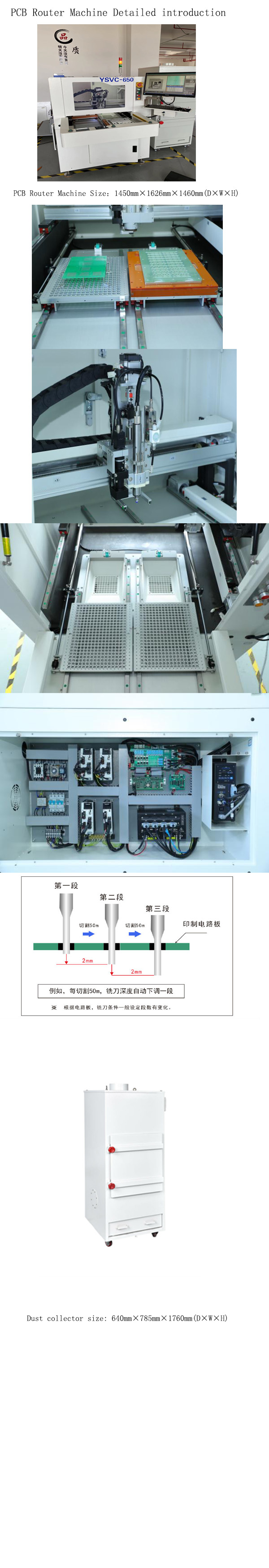

雙工作臺結構
1.采用雙滑軌與氣缸雙平臺運行.可同時切割不同類型的產品，大幅度減少取板與放板等待時間，同時可將雙平臺改為大單平臺使用，加大工作尺寸，大幅度提升設備靈活性。
下吸塵主軸結構
1.采用高速進口主軸切割分板，大幅降低切割應力，精度高，慣性小，響應快。
2.銑刀檢測系統，實時監控銑刀狀態，有效防止斷刀后繼續運行等現象。
3.全新視覺系統，均勻的環形光源，具有亮度調節功能，使得各類型Mark點更好識別，適應如鍍錫、鍍銅、鍍金、噴錫、與各類型不同顏色的PCB.全系配備視覺對位補償功能。
下吸塵方式結構
1.漏斗式密封設計，吸入口采用45度斜角，減少粉塵在內部產生渦流現象。
CNC專用控制器
1.獨立CNC專用控制器，將控制部分集成一體，回路控制穩定性強，精度高，響應傳輸快，抗干擾性強。
集塵機
采用高效率馬達及風葉，吸力大，內置滌綸針刺氈除塵布袋空隙率大透氣性能較好,抗氧化性強,噪音可控制在80分貝以內。
售后服務
1.整體設備保固期為一年，若有質量問題免費提供售后維護及更換。
2.售后服務人員均為本公司資深專業技術人員，經過公司的正規培訓，考試合格后才單獨作業的。
3.售后部接到設備故障通知后，如設備不能正常工作時，珠三角內半小時內做出答覆，2小時內派遣人員趕到現場解決問題；外半小時內做出答覆，再根據具體情況24小時內派遣售后人員到達現場解決問題。（如開機不能正常生產，售后人員與客戶進行溝通，按客戶的要求時間內趕到現場）。
4.本公司售后人員全天24小時待命工作，不分星期六和星期天與節假日。
5.設備到達貴司后，我公司安排工程技術人員安裝調試。
6.我公司可安排售后技術人員駐客戶公司三天，負責培訓及技術指導（可根據客戶適當要求延長時間）直到接受為止。
7.我公司售后技術人員負責全面培訓，貴司操作及技術人員對我公司設備的安裝及操作，全心服務，毫無保留。
8.如客戶公司有要求的前提下，我公司可幫助客戶公司對其技術人員進行分板機操作調試考試等.
分板機歡迎客戶持樣前來或寄樣來試機評估！
