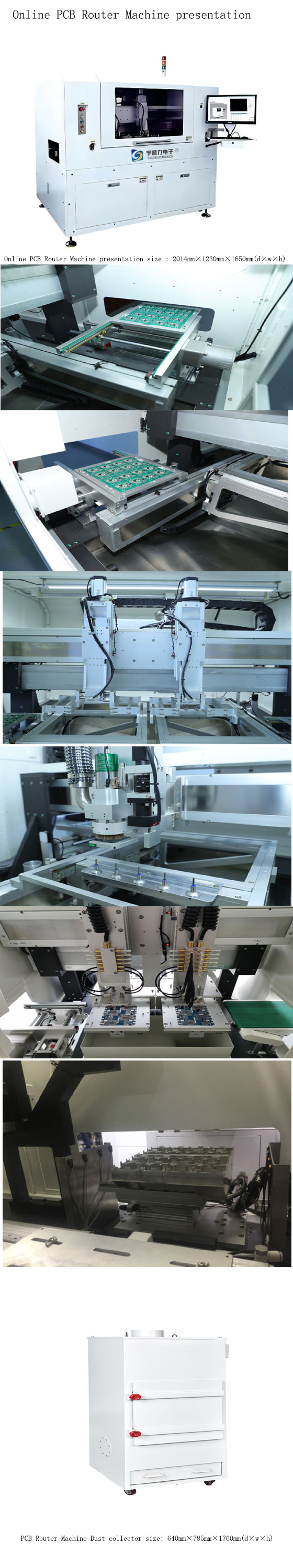

在線式銑刀分板機
一、技術規格
1.分板工作范圍: 300mmx350mm
2.xyz驅動方式: ac伺服馬達
3.運動軸數：7軸
4.程序教導方式：彩色ccd影像直覺式教導輸入
5.操作界面：win7視窗操作界面
6.上吸塵功率: 2hp，下集塵機功率：3hp（選項5hp）
7.切割主軸sycotec（德國）: max80000rpm（自動換刀）
8.x-y ac servo 速度：0-1000mm/sec
9.z ac servo 速度：0-800mm/sec
10.x-y 重復精度：±0.02mm
11.切割精度：±0.08mm
12.ccd相機校準精度：±0.01mm
13.分板應力數值：300uε以下
14.刀具直徑：0.8-2.3mm
15.pcb板切割厚度：0.2mm-6.0mm
16.主機及集塵機電壓: 220v 1φ及3φ
17.電源消耗: 3.5kva
18.靜電消除槍
19.視覺系統：高分辨率數碼攝像頭
20.驅動馬達：交流無刷伺服馬達
21.機械取放臂：防靜電真空吸嘴
22.入料方式：軌道輸送
23.出料方式：皮帶輸送or載具輸出or軌道輸送
24.移載方式：真空吸嘴吸附移載
25.流向：左→右
26.程序備份：usb界面
27.控制方式：專用控制器
28.集塵柜尺寸：640mm×785mm×1760mm(d×w×h)
29.機器尺寸： 2014mm×1230mm×1650mm(d×w×h)
30.主機+集塵機重量：1000 kg
