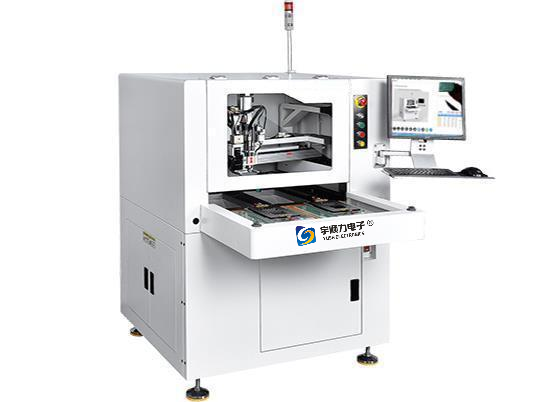

PCB全自動分板機
詳細的產品說明
一。技術規格：
1.單面工作尺寸：350mm X 450mm
2.雙工作臺同時進出：700mm X 450mm
3. XY交流伺服速度：0-1000mm/sec
4. Z交流伺服速度：0-800mm/sec
5、XY重復精度：±0.01mm
6.切割精度：±0.02mm
7、CCD相機校準精度：±0.01mm
8.板應力值：300uε以下
9. NSK主軸轉速：Max.60,000rpm
10.刀具直徑：0.8-2.3mm
11、PCB板切割厚度：0.2mm-6.0mm
12、除塵器功率：3HP（選配5HP）
13、集塵柜尺寸：640mm×785mm×1760mm（D×W×H）
14.機器尺寸：1220mm×1430mm×1520mm(D×W×H)
15、主機+除塵器重量：900KG
二。描述設備配置

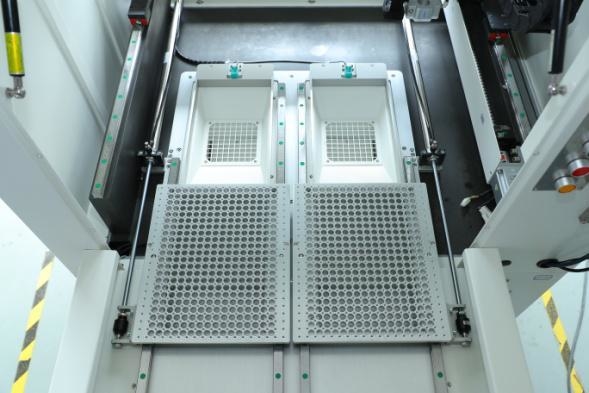

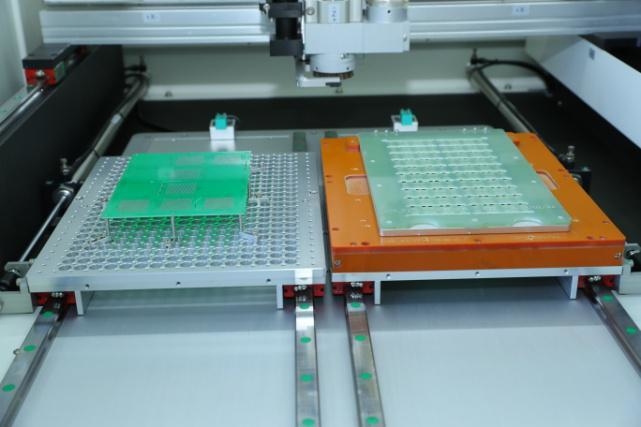

1.雙工作臺結構
全自動PCB分板機YSL-880L采用雙滑軌氣缸雙平臺操作。可同時切割不同類型的產品，大大減少取放盤的等待時間。同時可將雙平臺改為大型單平臺，增加工作尺寸，大大提高設備的靈活性。

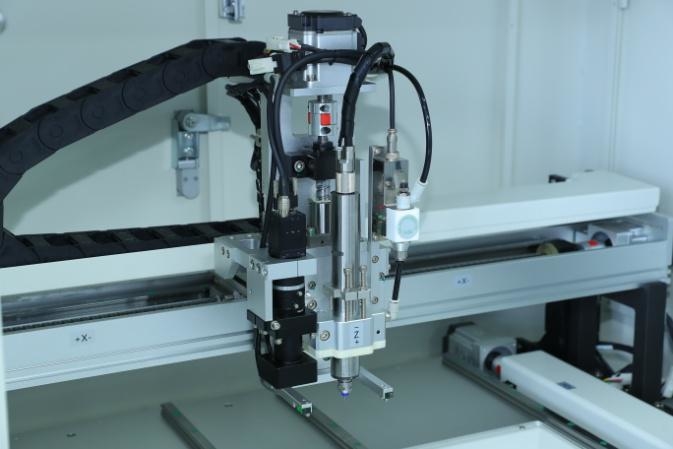

2、下真空主軸結構
一個。YSL-880L采用高速進口主軸切板，大大降低了切削應力，精度高，慣性小，響應快。
灣。銑刀檢測系統，實時監控銑刀狀態，有效防止切削后繼續跑的現象。
C。全新的視覺系統，均勻的環形光源，亮度調節功能，使不同類型的Mark點更好的識別，適用于如鍍錫、鍍銅、鍍金、噴錫，以及各類不同顏色的PCB。整個系統具有視覺對位補償功能。
三、抽吸方式的結構
漏斗密封設計，吸入口采用45度斜角，減少粉塵在內部產生渦流現象。

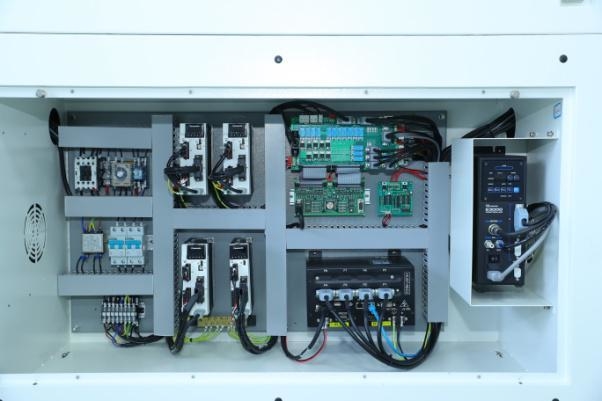

四.CNC專用控制器
獨立的CNC專用控制器集成控制部分，回路控制穩定性強、精度高、響應傳輸快、抗干擾能力強。

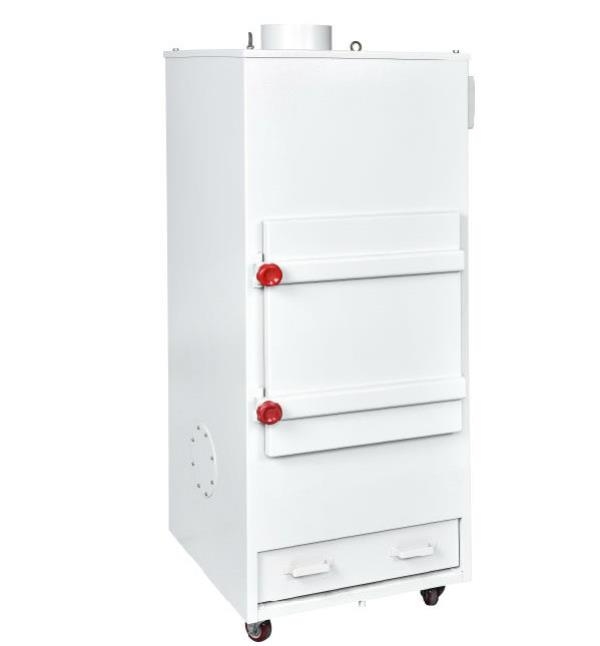

五、除塵機
YSL-880L全自動PCB分板機采用高效電機及風葉，吸力大，內置滌綸針刺氈集塵袋，空隙大，透氣性好，抗氧化性強，噪音可控制在80分貝以內。
-----歡迎客戶持基板分板機相關樣品或寄樣前來試機評估！------
基板分板機宇順力多年的專業分板機設備全球供應商◆蘇州東莞宇順力專業設計,生產及銷售:PCB分板機,走刀式分板機,燈條分板機,多刀分板機,led分板機,氣動分板機,全自動分板機,鍘刀式分板機,曲線分板機,V槽分板機,vcut分板機,沖壓分板機,LED燈條分板機,led鋁基板分板機,郵票孔分板機,PCB切板機,線路板分板機,自動分板機,沖床分板機,鋁基板分板機,FPC分板機等。
基板分板機蘇州東莞宇順力分板機設備主要應用于：基板分板機通信設備,智能手機,平板電腦,計算機電路板,家用電器,安防電子,LED照明等的各種PCB板，F(xiàn)R4 PCB，F(xiàn)R6 PCB，柔性線路板(FPC)，軟硬板，鋁基板，銅基板裂片機，LED燈條等等
