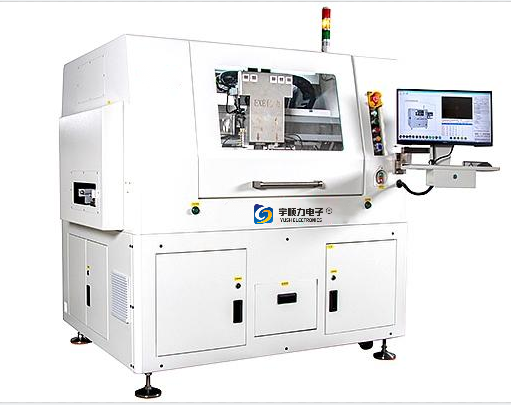

在線PCB分板機（雙軸）YSL-910LAT
詳細的產品描述
一?；緟?shù)及規格：
1. 子板工作范圍：300mmx350mm
2. XYZ驅動方式：交流伺服電機
3、運動軸數：9軸
4、程序教學方式：彩色ccd圖像直觀教學輸入
5、操作界面：win7窗口操作界面
6、上真空功率：5hp，下除塵器功率：3hp（可選5hp）
7、切削主軸sycotec（德國）：max80000rpm（自動換刀）
8. XY交流伺服速度：0-1000mm/sec ； z 交流伺服速度：0-800mm/sec
9、xy重復精度：±0.01mm
10、切割精度：±0.02mm
11、Ccd相機標定精度：±0.01mm
12、板應力值：300uε以下
13、刀具直徑：0.8-2.3mm
14、pcb板切割厚度：0.2mm-6.0mm
15、主機及除塵機電壓力：220v 1φ和3φ
16、耗電量：3.5kva
17、靜電消除槍
18、視覺系統：高分辨率數碼相機
19、驅動電機：交流無刷伺服電機
20、機械取放臂：防靜電真空吸嘴
21、進料方式：鐵路運輸
22、出料方式：皮帶輸送或汽車輸出或軌道輸送
23、移載方式：真空吸嘴吸附移載
24、流向：左→右
25、程序備份：usb接口
26、控制方式：專用控制器
27、集塵柜尺寸：640mm×785mm×1760mm(d×w×h)
28、.機器尺寸：2014mm×1230mm×1650mm(d×w×h)
29、主機+除塵器重量：1000公斤
二、設備配置介紹
1.雙工作臺結構
采用雙滑軌和油缸雙平臺操作?？赏瑫r(shí)切割不同種類的產品，大大減少取放板的等待時間。同時可將雙平臺改為大單平臺，增加工作面積，大大提高設備的靈活性。
2、真空主軸結構下
a.YSL-910LAT雙主軸在線銑刀分板機采用高速進口主軸分板，大大降低切削應力，精度高，慣性小，響應快。
b.銑刀檢測系統，實時監控銑刀狀態，有效防止切削后繼續運行的現象。
c 全新視覺系統，均勻環形光源，帶亮度調節功能，使各類型Mark點更好識別，適用于鍍錫、鍍銅、鍍金、噴錫等各種不同顏色的PCB。整個系統配備了視覺對位補償功能。
3.真空結構
漏斗密封設計，吸入口采用45度斜角，減少粉塵在內部產生渦流現象。
4 、CNC專用控制器
獨立CNC專用控制器集成控制部分，回路控制穩定性強、精度高、響應傳輸快、抗干擾性強
5、集塵機
-----歡迎客戶持基板分板機相關樣品或寄樣前來試機評估！------
基板分板機宇順力多年的專業分板機設備全球供應商◆蘇州東莞宇順力專業設計,生產及銷售:PCB分板機,走刀式分板機,燈條分板機,多刀分板機,led分板機,氣動分板機,全自動分板機,鍘刀式分板機,曲線分板機,V槽分板機,vcut分板機,沖壓分板機,LED燈條分板機,led鋁基板分板機,郵票孔分板機,PCB切板機,線路板分板機,自動分板機,沖床分板機,鋁基板分板機,FPC分板機等。
基板分板機蘇州東莞宇順力分板機設備主要應用于：基板分板機通信設備,智能手機,平板電腦,計算機電路板,家用電器,安防電子,LED照明等的各種PCB板，F(xiàn)R4 PCB，F(xiàn)R6 PCB，柔性線路板(FPC)，軟硬板，鋁基板，銅基板裂片機，LED燈條等等
