線路板分板機
本機器采用獨特的多連多切割方法，電路板切割由六片刀片完成，上下兩片為一組，構成一個切割單元。分別是A、B、C、三組。整個切割過程分為三個階段，A 組刀片先切割電路板40%，接著B刀片再次從A刀片切過的槽中碾過，再次完成40% 的切割量，最后由C組刀片切割最后的20% 并修光，由于每次的切割量很小，因此切割過程中產生的應力較傳統的一次切斷方式減少了80% 以上，分割好的電路板邊緣平整光滑，板面非常平整，不扭不翹
常見分類
1、操作簡單，速度快捷 2、將切板時所產生的內應力降至最低而避免錫裂 3、凡有V-Cut之PCB板皆可適用于此機器 4、上下圓刀可精準調節 5、圓刀可多次翻磨再用,切刀之外形可訂制 6、切板長度無限制 機器規格： 機器尺寸 280x420x400mm 最大分板長度 無限制 分板速度 0-400mm/s 分板厚度 1.0-3.5mm 使用電壓 220VAC 機器重量 30k走刀式分板機:特點： 1、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而塤壞. 2、四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定并有LCD顯示 3、因應V槽深淺及刀具塤耗，上圓刀與下直刀之間的距離可準確調整 4、可解決零件跨越V槽來實現分板 5、將切板時所產生的內應力降至最低而避免錫裂 6、三組安全光電眼及上圓刀安全保護工作人員 7、可依要求加裝輸送帶，提高性能表現

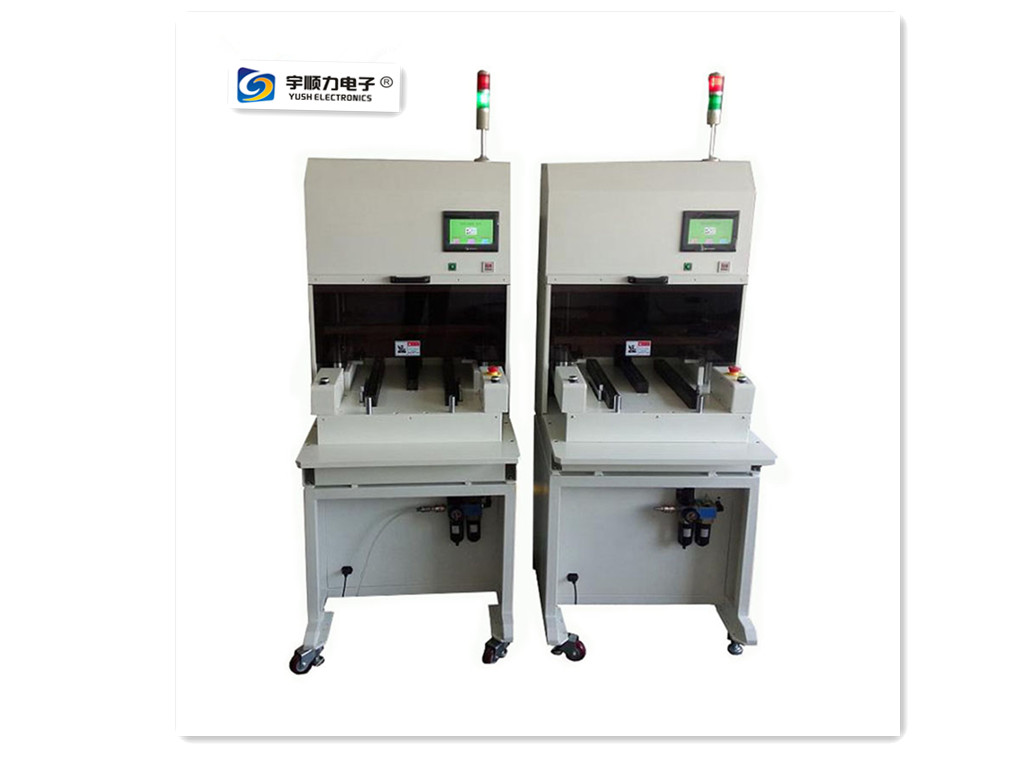

2、可更換多款模具，且換模方便容易
3、下模自動進出，取放產品方便，成品可落入抽屜
4、將切板時產生的內應力降至最低并且避免錫裂
5、沖切半成品PCB、 FPC效率極高
6、可通過觸摸屏設定沖板次數，可導出設備分板次數。
7、有安全光柵和安全門雙重保護，作業員操作更安全。
8、本公司有油壓沖床，增壓氣動沖床，機械氣動沖床三種FPC和PCB模具沖切機，根據不同客戶產品需要可選不同款式?jīng)_床，歡迎廣大新老客戶來廠參觀選購。
